Cấu Tạo Máy Ép Bùn Trục Vít: Phân Tích Chi Tiết Từng Bộ Phận
Hiểu đúng cấu tạo máy ép bùn trục vít là điều kiện tiên quyết để chọn đúng model, vận hành đúng cách và chẩn đoán sự cố hiệu quả. Bài viết phân tích chi tiết từng cụm bộ phận theo đúng chức năng thực tế, không chỉ liệt kê tên gọi mà giải thích vì sao mỗi bộ phận được thiết kế như vậy — dựa trên cấu hình thực tế của dòng máy MEB do SVNCORP chế tạo.
1. Bốn cụm bộ phận chính
Về tổng thể, máy ép bùn trục vít gồm bốn cụm chức năng phối hợp với nhau: cụm tiếp nhận và keo tụ (bồn khuấy polymer), cụm ép tách nước (trục vít và bộ đĩa lọc), cụm truyền động (các motor giảm tốc) và cụm điều khiển (tủ điện). Mỗi cụm đảm nhận một chức năng không thể thay thế bởi cụm khác.
2. Chi tiết từng bộ phận
2.1. Bồn khuấy trộn polymer (bồn tiếp nhận)
Là nơi bùn loãng đầu vào được trộn đều với polymer nhờ trục khuấy dẫn động bởi một motor riêng, độc lập với motor trục vít. Bồn có ống bơm (đường bùn vào), ống tràn (xả bùn khi mực dâng vượt ngưỡng an toàn) và kết nối trực tiếp xuống lồng ép. Thể tích bồn được tính theo lưu lượng và thời gian lưu cần thiết để polymer phản ứng tạo bông trước khi vào vùng ép — đây là lý do các model công suất khác nhau có thể tích bồn khác nhau đáng kể, không chỉ tỷ lệ đơn thuần theo lưu lượng.
2.2. Trục vít (lõi trung tâm của máy)
Là chi tiết cơ khí quan trọng nhất, chạy dọc suốt chiều dài lồng ép. Đặc điểm thiết kế cốt lõi là bước vít thu hẹp dần từ đầu vào đến đầu ra: khoảng cách giữa các cánh vít giảm dần khiến thể tích khoang chứa bùn nhỏ lại theo chiều di chuyển, buộc bùn phải nén chặt hơn để đi qua — đây chính là cơ chế tạo áp lực ép tăng dần mà không cần bơm thủy lực như máy ép khung bản. Trục vít được chế tạo từ inox SUS304 hoặc SUS316 tùy tính ăn mòn của bùn.
2.3. Bộ đĩa lọc: đĩa cố định (fixed ring) và đĩa di động (moving ring)

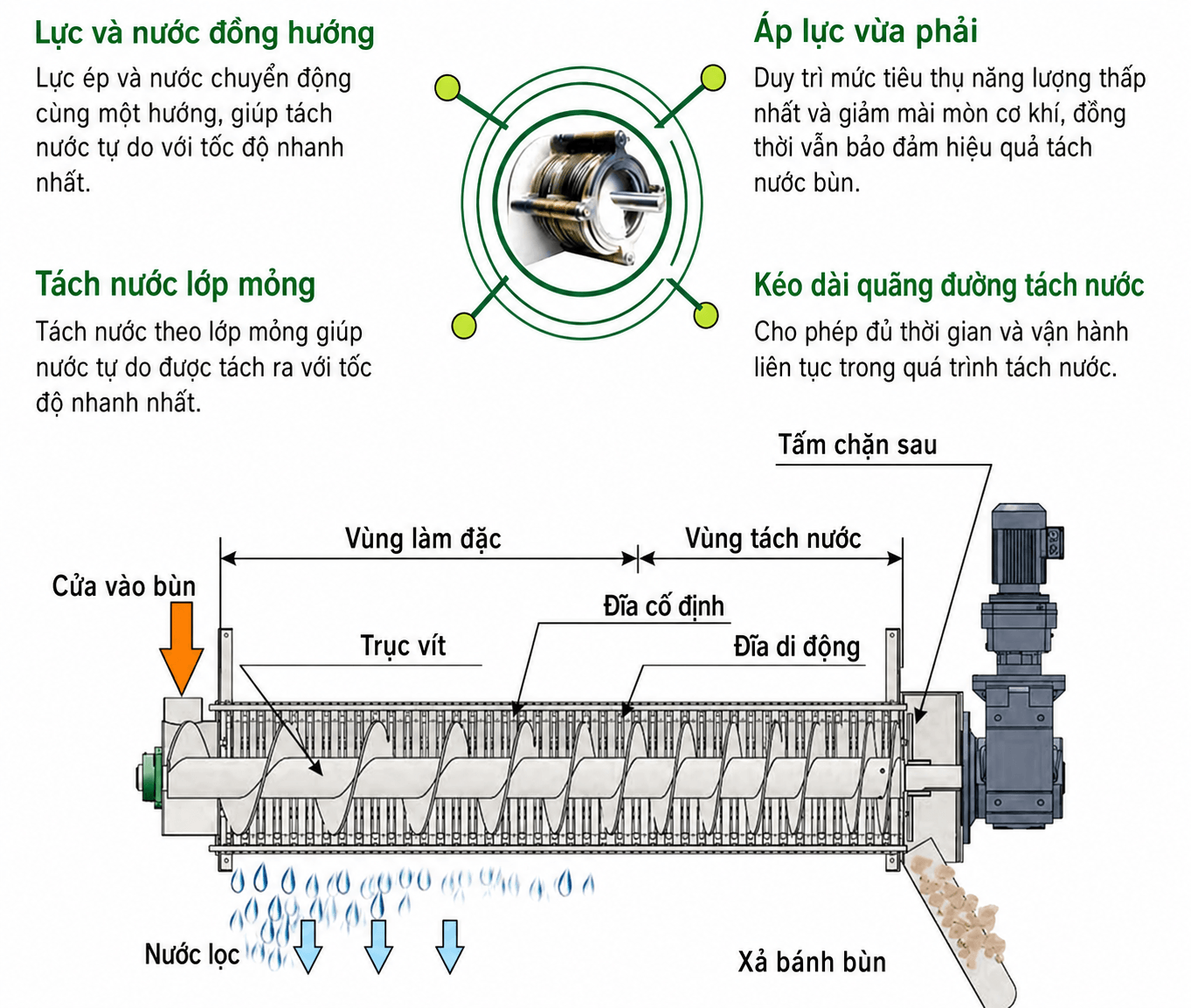

Hai loại vòng đĩa xếp xen kẽ nhau tạo thành thân lọc hình ống bao quanh trục vít. Đĩa cố định gắn chặt vào khung máy, đóng vai trò giữ hình dạng lồng ép. Đĩa di động có thể xoay/trượt nhẹ tương đối so với đĩa cố định khi trục vít quay, tạo hiệu ứng tự cạo liên tục lên khe hở giữa hai loại đĩa — đây chính là cơ chế tự làm sạch giúp máy chống nghẹt mà không cần nước rửa áp lực cao. Khe hở giữa các đĩa là nơi nước thoát ra ngoài, kích thước khe được tính toán để giữ lại chất rắn nhưng không gây tắc.
2.4. Cửa điều chỉnh áp lực cuối trục (counter-pressure cone)
Đây là bộ phận thường bị bỏ qua khi mô tả cấu tạo nhưng có vai trò quyết định đến độ khô bánh bùn cuối cùng. Đặt ở đầu ra của lồng ép, đây là một tấm chặn hoặc côn đối trọng có thể điều chỉnh lực cản, buộc bùn phải chịu thêm áp lực trước khi thoát ra ngoài. Vặn chặt cửa này làm tăng áp lực ép (bánh bùn khô hơn nhưng tải lên trục vít lớn hơn); nới lỏng làm giảm áp lực (bánh bùn ướt hơn nhưng máy chạy nhẹ tải hơn). Đây là điểm điều chỉnh vận hành quan trọng nhất mà kỹ sư vận hành cần nắm rõ.
2.5. Khung và thân máy
Chế tạo từ inox SUS304 (phổ biến) hoặc SUS316 (môi trường ăn mòn mạnh), hàn TIG để đảm bảo độ kín và chống ăn mòn tại mối hàn. Khung máy đỡ toàn bộ trọng lượng lồng ép, trục vít và các motor, đồng thời định vị chính xác khoảng cách giữa các đĩa lọc.
2.6. Motor giảm tốc trục vít
Là hộp giảm tốc dạng helical hoặc cycloidal, chuyển tốc độ quay cao của motor điện thành tốc độ quay rất chậm nhưng mô-men xoắn lớn cho trục vít — đúng yêu cầu tải nặng, tốc độ thấp của quá trình ép bùn. Đây là loại motor khác biệt hoàn toàn so với motor tốc độ cao dùng trong máy ly tâm.
2.7. Motor trục khuấy
Một motor công suất nhỏ hơn, riêng biệt với motor trục vít, chỉ dẫn động trục khuấy trong bồn polymer. Việc tách riêng hai motor giúp tối ưu tốc độ khuấy trộn độc lập với tốc độ ép, tránh lãng phí công suất.
2.8. Tủ điện điều khiển
Điều khiển toàn bộ chu trình vận hành tự động: khởi động/dừng theo mực bùn trong bồn, điều khiển bơm định lượng polymer, giám sát dòng điện motor để phát hiện quá tải. Tùy cấu hình, có thể tích hợp biến tần để điều chỉnh tốc độ trục vít linh hoạt theo tải thực tế.
2.9. Hệ thống ống và máng hứng nước lọc
Gồm ống bơm (dẫn bùn vào bồn), ống tràn (an toàn khi quá tải), ống xả (dẫn bánh bùn hoặc nước lọc ra ngoài), và máng hứng đặt bên dưới toàn bộ lồng ép để thu gom nước lọc thoát ra qua khe đĩa, dẫn về hệ xử lý nước thải tiếp theo.
3. Vật liệu chế tạo — vì sao ảnh hưởng trực tiếp đến tuổi thọ
Phần lớn các bộ phận tiếp xúc trực tiếp với bùn (bồn, trục vít, đĩa lọc, khung) được chế tạo từ inox SUS304 làm tiêu chuẩn. Với bùn có tính ăn mòn cao (xi mạ, dệt nhuộm, hóa chất, môi trường nhiều clo), nên nâng cấp lên SUS316 cho các chi tiết tiếp xúc thường xuyên nhất — đặc biệt là trục vít và đĩa lọc, nơi chịu cả ma sát cơ học lẫn ăn mòn hóa học đồng thời.
4. Cấu tạo quyết định nguyên lý vận hành như thế nào
Cấu tạo ba vùng làm việc dọc theo trục vít — vùng keo tụ, vùng cô đặc và vùng ép áp lực — chính là hệ quả trực tiếp từ thiết kế bước vít thu hẹp dần kết hợp cửa điều chỉnh áp lực cuối trục. Để hiểu đầy đủ cách các vùng này phối hợp tạo ra quá trình tách nước, xem chi tiết tại bài nguyên lý hoạt động máy ép bùn trục vít.
Câu hỏi thường gặp (FAQ)
Bộ phận nào quan trọng nhất trong máy ép bùn trục vít?
Trục vít và bộ đĩa lọc (fixed ring, moving ring) là hai bộ phận cốt lõi quyết định hiệu quả tách nước. Ngoài ra, cửa điều chỉnh áp lực cuối trục là bộ phận vận hành quan trọng thường bị bỏ qua nhưng ảnh hưởng trực tiếp đến độ khô bánh bùn.
Đĩa cố định và đĩa di động khác nhau như thế nào?
Đĩa cố định gắn chặt vào khung máy, giữ hình dạng lồng ép. Đĩa di động trượt nhẹ tương đối khi trục vít quay, tạo hiệu ứng tự cạo chống nghẹt khe lọc.
Vì sao trục vít có bước vít thu hẹp dần?
Để giảm dần thể tích khoang chứa bùn theo chiều di chuyển, buộc bùn phải nén chặt hơn, tạo áp lực ép tăng dần mà không cần bơm thủy lực riêng.
Cửa điều chỉnh áp lực cuối trục dùng để làm gì?
Dùng để điều chỉnh lực cản tại đầu ra bánh bùn — vặn chặt tăng độ khô bánh bùn nhưng tăng tải lên trục vít; nới lỏng giảm tải nhưng bánh bùn ướt hơn.
